宽带(或3G无线)互联网远程PLC监控设备
For S7-300PLC
A[设置简单]:通过一对互联网设备，即：ETH-MPI(Remote)和RCD模块，将遥远的PLC拉近到自己的局域网中
B[无需编程]:不用对PLC和WinCC(或组态王、力控、Kepware)做任何额外工作或编程
C[费用低廉]:监控侧的ADSL宽带路由器只要有一个固定IP或动态IP（需要设置花生壳，将一个域名与该动态IP捆绑，费用低，200元/1年）；而PLC侧的各个节点则无固定IP或花生壳的需要，只要能接入互联网即可
(一) ETH-MPI(Remote)与RCD通过互联网技术建立连接,监控侧的计算机（上位机）只要访问本地RCD的IP地址就可实现访问ETH-MPI(Remote),或者说是对PLC的访问。
1.综述：通过PLC侧的ETH-MPI(Remote)和监控侧（上位机）的RCD设备[Remote Connnection Device]就能实现对众多PLC的远程监控、在线调试以及PLC程序的上传和下载，就如同在局域网中对PLC的操作一样!

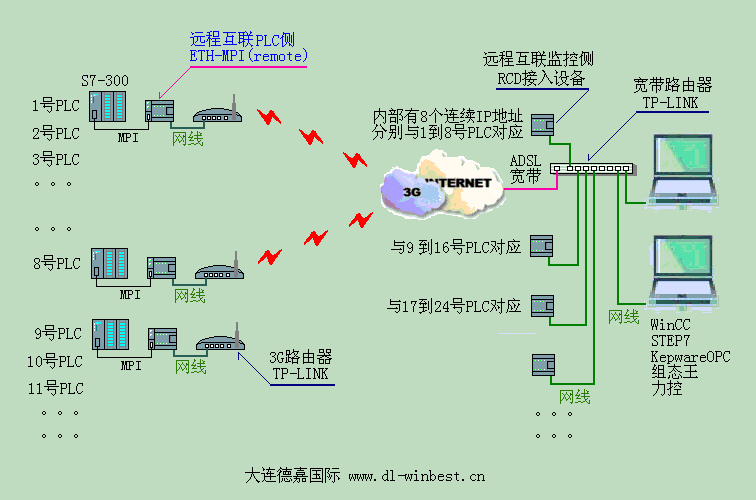

2.配置方案:下图中(PLC侧)的3G路由器是3G无线和ADSL宽带双功能路由器，既可以选择3G无线方式与RCD连接，也可以选择宽带有线方式与RCD连接
3.优点：只要监控侧（上位机）的ADSL宽带路由器具有固定IP或动态IP(通过花生壳设置），就可以将大量分布在全国各地的PLC通过互联网与监控侧宽带路由器对接，实现与上位机的通讯（注：PLC之间是不能通讯的）
4.PLC侧的ETH-MPI(Remote)功能：通过MPI口与S7-300PLC相连，然后转换成以太网协议(TCP)通过3G无线或宽带与监控侧的RCD模块通讯,其内部参数[端口号]用于指明与哪个RCD连接,[分支对应码]则指明该RCD中与哪个IP绑定
5.监控侧的RCD功能: 每个RCD模块内部有连续的8个IP地址，通过1个[端口号]和8个[分支对应码]与PLC侧的8个ETH-MPI(Remote)相对应
6.工作原理：PLC侧的ETH-MPI(Remote)首先访问监控侧的ADSL宽带路由器，通过端口号[即端口映射]进入局域网(监控侧内网)相对应的RCD模块,RCD模块再通过[分支对应码]给这次连接分配一个(监控侧内网)IP地址,之后监控侧内网的WinCC(或Step7、Kepware、组态王、力控等上位软件)访问该IP,RCD模块再将访问内容转发送到PLC侧的ETH-MPI(Remote),由它再发给S7-300 的PLC,PLC接收到数据后再将应答数据按原路返回
7.我们的产品使用的是西门子Profinet(S7-300TCP)协议，对于使用者无需在PLC中和上位机中做任何工作，对于WinCC要选择TCP/IP驱动，组态王、力控、Kepware等要选择S7-300TCP驱动，这些都是上位软件自身就有的驱动!
8.因为我们的产品可以使用自动功能，而这需要TP-LINK产品的配合，所以请客户使用TP-LINK品牌的宽带(或3G无线)路由器,以下文章中出现的有关路由器的设置都是针对TP-LINK产品的
9.ETH-MPI(Remote)和RCD模块IP地址对应关系
例：...... PLC侧的ETH-MPI(Remote) ...... <=====> ................. 监控侧的RCD模块IP .......................
1 号PLC 端口号[01111] 分支对应码 [16000] <=====> 第一块RCD 端口号[01111] 分支对应码 [16000] IP[192.168.1.20]
2 号PLC 端口号[01111] 分支对应码 [16010] <=====> 第一块RCD 端口号[01111] 分支对应码 [16010] IP[192.168.1.21]
3 号PLC 端口号[01111] 分支对应码 [16020] <=====> 第一块RCD 端口号[01111] 分支对应码 [16020] IP[192.168.1.22]
......
9 号PLC 端口号[02222] 分支对应码 [16080] <=====> 第二块RCD 端口号[02222] 分支对应码 [16080] IP[192.168.1.28]
10号PLC 端口号[02222] 分支对应码 [16090] <=====> 第二块RCD 端口号[02222] 分支对应码 [16090] IP[192.168.1.29]
......
17号PLC 端口号[03333] 分支对应码 [16160] <=====> 第三块RCD 端口号[03333] 分支对应码 [16160] IP[192.168.1.36]
......
注:端口号和分支对应码，客户可任意编写，只要两边相同即可；一般应先设置监控侧的RCD模块，然后再设置PLC侧的ETH-MPI(Remote)
以上为3G/互联网通讯总体介绍，以下为各部分具体介绍

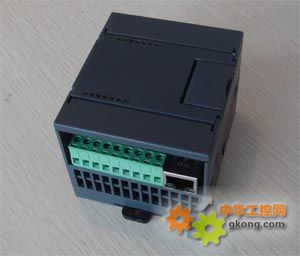

(二) 监控侧RCD模块实物图：

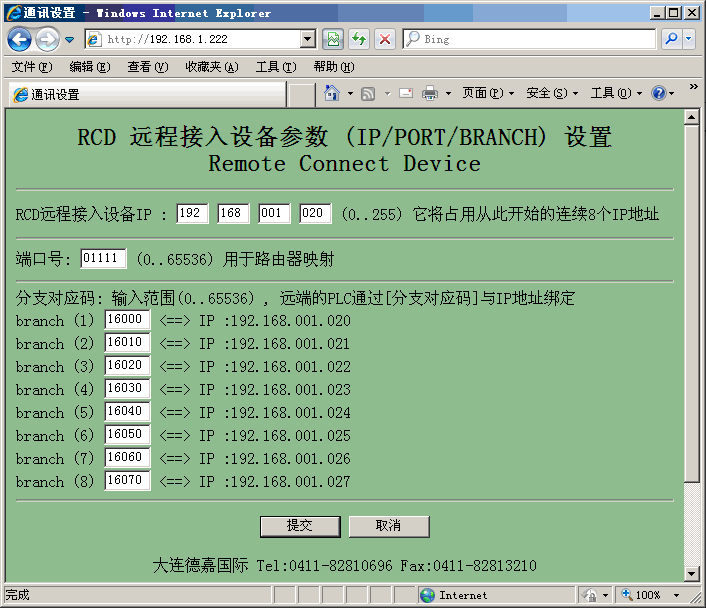

RCD模块的后门IP地址为xxx.xxx.xxx.222(例如192.168.1.222)；将计算机和RCD模块都通过网线连接到宽带路由器上，在计算机的IE浏览器中键入该IP地址就可进入RCD参数设置菜单，如图:
1.RCD远程接入设备IP ：它将占用从此开始的连续8个IP地址；例如填入192.168.1.20，则192.168.1.20/21/22/23/24/25/26/27 都被该RCD模块占有
2.端口号:用于监控侧的ADSL宽带路由器端口映射.ETH-MPI(Remote)发送数据时通过该端口被路由器映射到相应的RCD模块
3.分支对应码:只要对应码相同，就可将现场的PLC,也就是ETH-MPI(Remote)与RCD内部的 |
