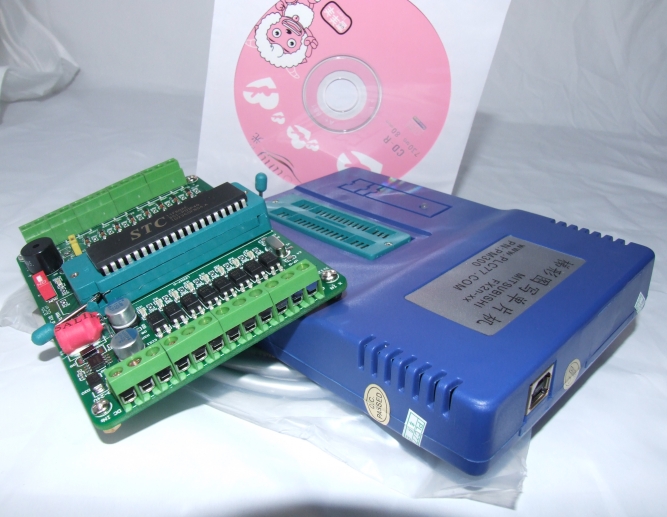

三菱PLC编程软件写好梯形图，将单片机放置于梯形图写单片机（编程器）上，点击：三菱PLC编程软件菜单中的“PLC写入”可以直接将梯形图烧录到51单片机内，51单片机可以执行PLC动作。从而达到代替昂贵复杂PLC，（编程器）所烧录单片机支持232、485、人机、文本监控通讯功能。
http://www.chinakong.com/upload/upload11/201102131925068.jpg
比上一个版本增加了C200-C203(32位加减停电保持计数器)，C235(32位高速加减停电保持计数器)
全面支持文本通信（具体通信方法请在我们的网站查看相关的资料）
一:本产品目前支持以下资源:
软元件:
X0-X32,Y0-Y32,
M0-M255,M512-M768(停电保持),
S0-S255,
T0-T31(100mS 定时器),T200-T207(10mS 定时器),T250-T255(100mS 累加定时器),
C0-C31,C200-C203(32位加减停电保持计数器)，C235(32位高速加减停电保持计数器)，
D0-D80,D512-D527(停电保持)
V0-V7,Z0-Z7.
对于输入口,“PLC学习板”的X0-X3连接按键, “DIY PLC L”板的X0-X7连接到输入口,其它输入口没有物理连接.
程序中可以使用,也可以对其进行强制修改(软元件测试功能).
对于输出口,Y00-Y07、 Y10-Y17连接LED,Y20接内部蜂鸣器,其它输出口没有连接.程序中可以作为普通M继电器使
用,可以对其进行强制修改(软元件测试功能).
特殊软元件:
M8000(运行监视触点)，M8001(运行监视反触点).
M8002(初始化脉冲触点),M8003(初始化脉冲反触点).
M8004(错误指示触点).
M8011(10毫秒时钟脉冲),M8012(100毫秒时钟脉冲),M8013(1秒时钟脉冲),M8014(1分时钟脉冲).
M8020(零位标志),M8021(借位标志),M8022(进位标志).
M8029（指令执行结束标志).
M8033(内存保持触点).
M8034 (禁止输出触点).
M8200-M8203(C200-C203的计数方向).
M8235（C235的计数方向).
D8000(监控定时器设定值).
D8012(最大扫描时间).
D8140(Y0脉冲输出计数寄存器)
支持常数:
K 范围:-32768-32767或0-65535； H 范围:0-FFFFH.
目前不支持32位数操作.
最大内存容量:8000步.
“梯形图写单片机”支持单片机类型:
STC11F56XE单片机、STC11F60XE单片机,这些单片机目前市场上可以自由购买 .
二: 本产品目前支持命令集
本产品目前支持Fx2N的以下命令:
基本指令：
LD,LDI,AND,ANI,OR,ORI,INV,OUT (OUTT,OUTC),SET,RST, ANB,ORB,LDP,LDF,ANDP,ANDF,
ORP,ORF,PLS,PLF,MPS,MRD,MPP,MC,MCR,RET,NOP,END.
步进指令：
STL：支持最大8路并行分支，不同的状态号可以有双重线圈，相邻的状态号也可以有双重线圈.
接点比较指令：
LD>=,LD<=,LD>,LD<,LD<>,LD=,AND>=,AND<=,AND>,AND<,AND<>,AND=,OR>=,OR<=,OR>,OR<,OR<>,OR=.
传送与比较指令：
MOV,CML,XCH,BCD,BIN,CMP,ZCP,FMOV.
四则运算指令:
ADD,SUB,MUL,DIV,INC,DEC,WAND,WOR,WXOR,NEG.
循环移位指令：
ROR,ROL,RCR,RCL.
数据处理指令：
ZRST,DECO,ENCO,SUM,BON,MEAN.
程序流程指令：
CJ(最大16个地址),CALL(最大5级嵌套,16个子程序),SRET,FEND,WDT,FOR(最大5级嵌 套),NEXT.
方便指令：
ALT.
高速处理指令：
REF,REFF,MTR,PWM(支持Y0，Y1各一路，可同时使用),SPD(仅支持X0且一路),PLSY(仅支持Y0一路)
外围设备I/O口:
SEGD.
外围设备SER指令：
ASCI.
浮点数指令：
SWAP.
目前可生成16进11出PLC核心CPU.
