1、电缆接法
PROFIBUS 电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。接线的时候，要把屏蔽层接好，不能和里面的电线接触到。要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。其余中间的接头，都置为 OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至 OFF）。
2、电缆的测量
接好了线以后呢，还要用万用表量一量，看这个线是不是通的。假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。第一个单独接线的接口，是ON状态，然后你把邻近的第一个接口的开关也置为ON，那么这个接口以后的部分就断了。现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。
3、 常见故障
（1） 终端DP头接线错误，或终端电阻设置错误。
（2） DP头接线不牢，最好接完线用上面的方法测试一遍。
（3） 硬件配置和从站号设置问题。

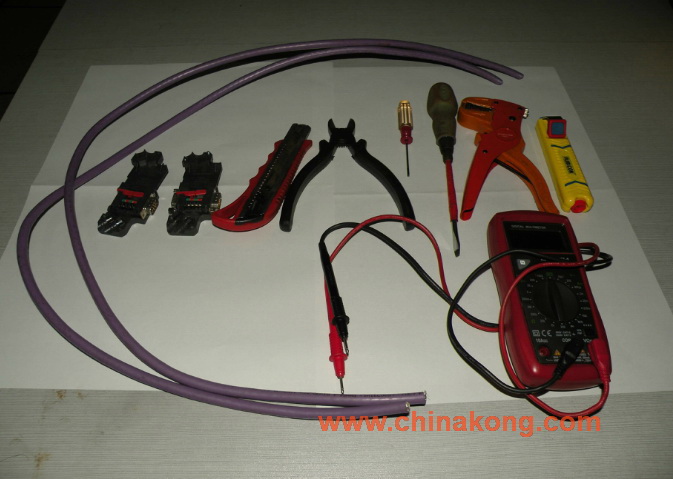

一、制作前准备工具及材料工具
1、Profibus双芯屏蔽电缆两根；
2、Profibus-DP网头1个；
3、电缆刀1把； 剥线器1把；
4、偏口钳1把；
5、（裁纸刀1把，万用表一块）；
6、大小一字螺丝刀各1把。
二、制作步骤制作步骤方法及技术要点
三、质量要点：
1、接线无松动，线芯无损伤；
2、屏蔽层不能触碰到信号线；
3、紫色外皮应压在固定位置；
4、盒盖紧固严密、无松动；
注意第1和第2项为否决标准，一旦出现相应情况视为质量不合格。
四、时间要求：
一个网头同时进线和出线，应按上述标准在8分钟内完成。 |
