量程转换是在电量测量中保证精度的主要手段，从以前的手动切换式量程转换技术，自动量程转换技术，再到现在的无缝量程技术，目前无缝量程技术实现了数据的无缝链接，在量程的转换过程不会对数据、波形等造成任何影响，为实现高精度电量测量提供了保障。
一、传统量程转换技术
传统的量程转换技术均是采用为传感器的原边或副边换挡方式来实现手动或者自动换挡，属于机械换挡。原边换挡需要大量的不同量程的传感器和开关来组成，组成价格高昂，建设成本非常高，而且操作起来不方便，同时在换挡过程会出现瞬态数据的丢失，对测量造成影响；而目前没有副边换挡的变频传感器，对于变频测量场合，根本不能采用副边换挡；所以传统的量程转换技术对于现在的日益发展的工业测量有越来越大的局限性。
二、无缝量程转换技术

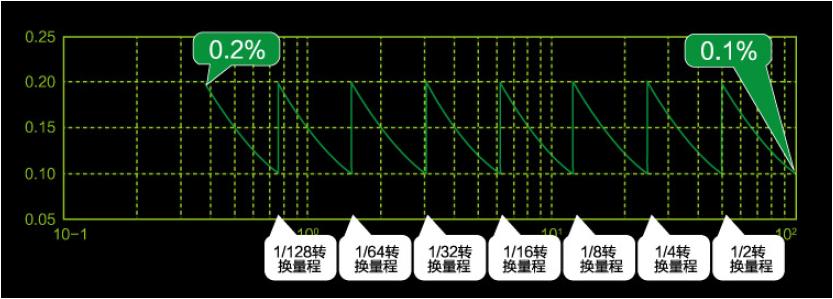

无缝量程转换技术是湖南银河电气（vfe.cc）提出的应用在AnyWay变频功率传感器（vfe.cc/Products.aspx）上的一种数字式量程换挡技术，采用2的N次幂量程无缝量程转换方案，内部分别设置了8个量程，每个量程只工作在半量程以上区域，传感器根据实际瞬态采样信号的幅值进行自动连续的量程切换，达到无缝量程转换的目的，每个量程的满量程精度为0.1%时，可实现256倍动态范围内最低精度为0.2%，从而保证宽动态范围内的高精度测量。通过无缝量程转换，1台AnyWay变频功率传感器相当于8台高精度的其他测试仪器，可以节省大量的传感器和开关柜，使测量变得简单、经济、精确。
三、无缝量程转换技术的技术优势
1、无缝量程转换技术基于自动量程转换技术，但是优于自动量程转换技术，可以实现数据的连续，波形的连续，确保不丢失任何测量细节；
2、很多仪表都有自动转换量程的功能，但是在量程转换的瞬间会出现测量的停滞，造成测量的不连续，这样对于对瞬态数据要求比较高的测量场合，短暂的停滞也会造成重要的瞬态数据的丢失，无缝量程转换技术经过对幅值的精密判断来实现数据的连续性，实现对瞬态数据的测量；
3、无缝量程转换过程其实也是指小量程自动转换为大量程或大量程自动转换为小量程的过程，但是经过合理的算法，实现无缝转换，减少传感器和开关柜的投入，节省开支，方便操作；
无缝量程转换技术解决的是一个宽范围测量的技术，而无缝量程转换功率分析仪使得高压大电流的测量设备大大简化，测量稳定性大大提升，使得在高压大电流的测量仅仅只需一套测量系统就可以完成整个测量任务，再也不要为找不到合适换挡开关和开关柜结构设计大费周折，为设计者也为用户提供实实在在的便捷和经济上的实惠。
|
