变频功率分析仪（www.vfe.cc/NewsDetail-531.aspx）是湖南银河电气专门针对变频测试而研发的一款产品，在变频器性能试验时的强电磁干扰环境下具备独到优势，比如传感器/变送器与二次仪表两者通过光纤连接，完全避免了强电磁干扰环境下信号在传输环节的干扰和损耗；可以进行谐波分析，以数值、柱状图、波形两种方式显示；宽幅值、频率、相位内高精度测量；基波频率范围宽；系统整体准确度高；可以说一台变频功率分析仪可以替代一堆传统仪表，提高了测量的准确度、方便性，从而大大提高了变频器性能试验测试的效率。
银河的变频功率分析仪适用于额定电压10kV、额定电流3500A以下的各容量、型号的变频器性能试验。一台变频功率分析仪可连接6个传感器/变送器（输入单元），可同步测量“单相输入/三相输出”或“三相输入/三相输出”，能够非常方便的完成变频器性能试验的测试需求。

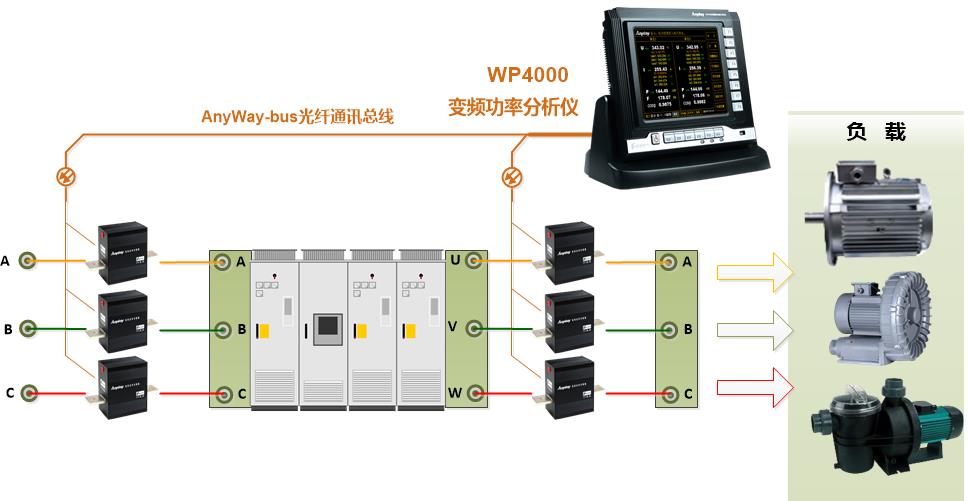

变频功率分析仪应用于变频器试验测试原理图如下所示:
变频器性能试验主要测量电参数如下：
1、输入电参数：包括额定输入电压、额定输入电流、额定输入功率、有功功率、功率因数、各次谐波、总谐波失真等。
2、输出电参数：包括额定输出电压、最高连续输出电压、额定电流、过载电流、额定功率、额定功率因数、输出频率范围、各次谐波含量、总谐波失真等。
3、效率：包括在设计范围内，选择多点频率、同时测量变频器的输入功率和输出功率，计算变频器的效率。

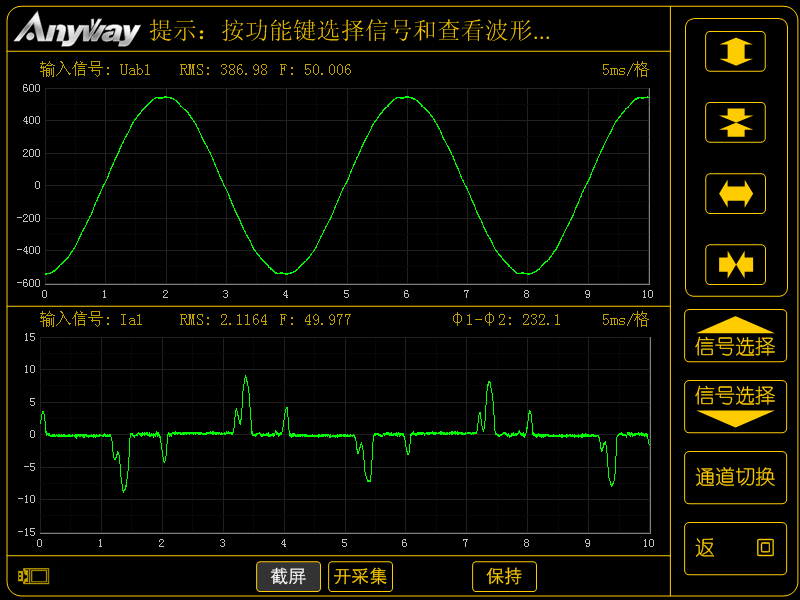

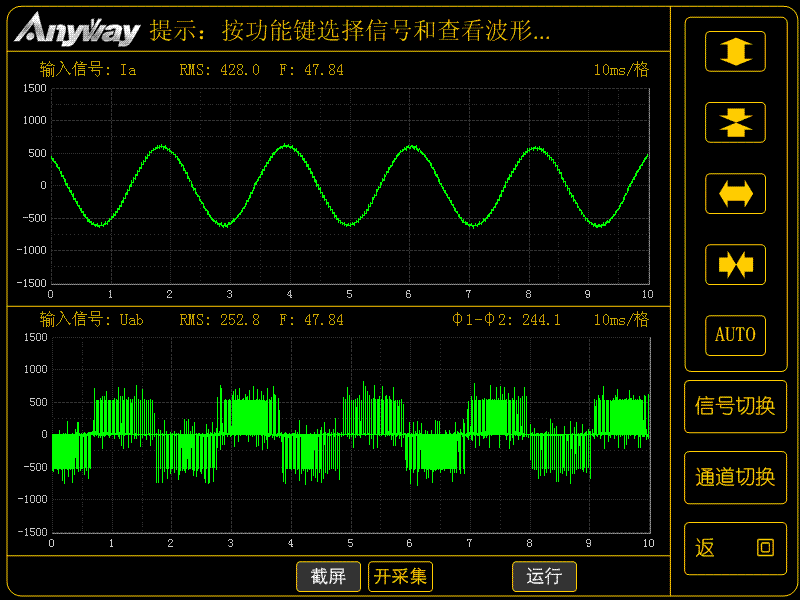

实际工程测量变频器性能试验时输入输出电压电流波形如下：
|
