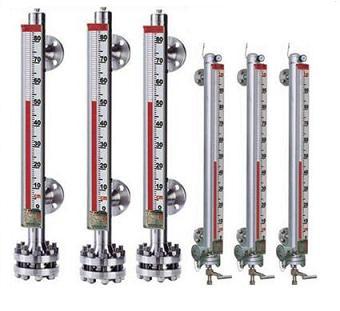

UHZ-519/普通型磁翻板液位计是一种新颖的现场检测仪表，它的主体材质为不锈钢304/316、可全面取代玻璃管(板)液位计。液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示.配电阻型、电流型、开关型远传配套仪表，或连接DCS、PLC系统或配上智能数显控制仪表，则可更方便地实现远距离检测、控制和报警。
技术指标
测量精度：±1 cm
测量范围(L)：0～6000介质密度：≥0.45 g/cm3
介质密度：≥0.45 g/cm3
工作温度 ： -20 ℃ -400 ℃
工作压力 ：1.0 1.6 2.5 4.0 6.3 10.0 MPa
连接法兰尺寸：DN20 DN25 DN40 DN50
安装说明
法兰连接孔默认为正方形，若不是正方形分布，订货时需说明配用活套法兰。
放置浮子时，浮子重端(磁性端)向上。
液位计超过4米，需增加法兰或管卡加固。
|
