plc可编程控制器的硬件系统
PLC的硬件系统南主机系统、输入输出扩展部件及外部设备组』芷，
1．主机系统

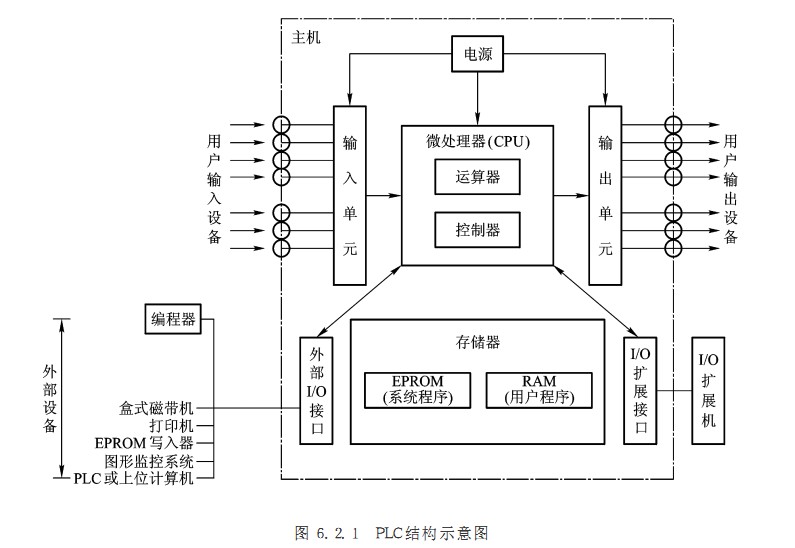

PLC的主机系统南微处理器单元、存储器、输入单元、输出单元、输入输出扩展接口，外围设备接口以及电源等部分组』芷，各部分之间通过内部系统总线进行连接，如图＆2．1所示。
(1)微处理器单元CPU(Centre l P rote s$ing U nit)
CFU是PLC的核心部分，它包括礅处理器和控制接口电路。微处理器是PLC的运算控制中
心，由它实现逻辑运算，协调控制系统内部各部分的工作，它的运行是按照系统程序所畦予的任
务进行的。CPU的具体作用如下：
①接受、存储用户程序。
②按扫描方式接受来自输入单元的数据和各状态信息，并存入相应的数槲存储区。
③执行监控程序和用户程序，完成数据和信息的逻辑处理，产生相应的内部控制信号，完成用户指令规定的各种操作。
④响应外部设备的请求。
PLC常用的礅处理器主要有通用礅处理器、单片机或积极型位片式微处理器。PLC人多用8位和16位微处理器。
控制接El电路是微处理器与主机内部其他单元进行联系的部件，主要有数槲缓冲、单元选择、信号匹配、中断管理等功能。空压机配件微处理器通过它来实现与各个单元之间可靠的信息交换和最佳的时序配合。
|
